mercredi 7 avril 2010


Le thread permet d’exécuter le code JAVA sur la CPU comme les processus sur le serveur (unité d’exécution). Le serveur d’applications permet de fournir un certain nombre de thread pour traiter les requêtes utilisateur (à une URL correspond un code JAVA spécifié par les descripteurs J2EE). Ces threads peuvent prendre du temps ou être mises en contention due au code qui s’exécute. Deux cas de contention peuvent se présenter :

ü  Attente d’une ressource externe (attente sur une table en lock, lock du code JAVA).
ü  Exécution de façon anormalement longue (boucle, appels multiples)

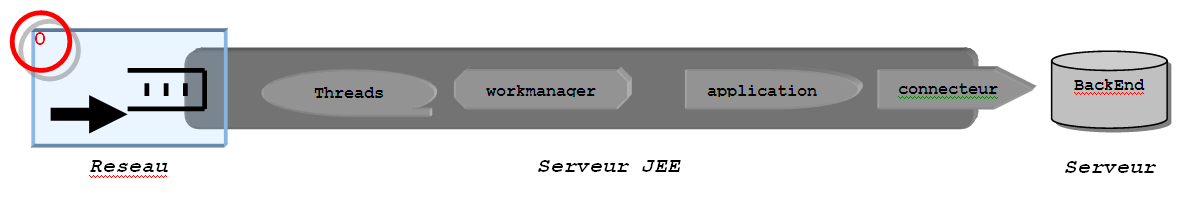

Pour détecter qu’un thread est long ou en contention, plusieurs méthodes peuvent être mises en œuvre à différents niveaux. L’instance Weblogic reçoit les requêtes utilisateur ‹ via le réseauŒ, le pool de threads et le Workmanager  exécuter ces requêtes en déclenchant le code applicatifŽ.


Cinq points de mesure peuvent donc être mise en place :

ü  Temps de réponse client
ü  Temps des requêtes Œ
ü  Temps des threads 
ü  Temps des méthodes Ž
ü  Temps des requêtes sur le backend.

Concernant les requêtes, nous pouvons utiliser les access log, pour les threads nous pouvons observer les comportements via les MBean du pool de thread et des WorkManager. Pour l’application, il faudra passer par du profiling JAVA. Pour la partie client, ou pourra utiliser des outils sur le navigateur type http Watch ou IE Watch.

L’objectif étant de fractionner le temps global en temps intermédiaires associés à chaque tiers traversé, afin de définir les responsabilités sur des dégradations de temps de réponse sachant que l’architecture est une composée d’éléments hétérogènes.

CLIENT


Les temps constatés sont dans un premier temps relevés du côté client avec une objectivité toute relative. Il faut donc un outil impartial pour notifier ces temps et observer les requêtes HTTP les plus couteuses.

Dans le cas d’un client Web on pourra utiliser un outil type HTTP Watch ou IE Watch afin de récupérer ces temps par URL et d’investiguer sur les trames retour.


Pour un client JAVA lourd, il faudra passer par les temps d’exécution du processus où instrumenter le code client pour obtenir ces informations.

Dans le cas d’un test de charge, c’est l’outil d’injection qui se charge de relever les temps unitaire et moyen.

REQUETES


Les requêtes utilisateur peuvent être monitoré côté client, mais également côté serveur. Sur la partie serveur, ce sont les access log qui peuvent donner l’information. Il faut pour cela les paramétrer en rajoutant un champ associé au temps de réponse (temps de traitement du serveur JEE)

Pour ajouter ce temps de requêtage, il suffit de se positionner via la console Weblogic :

EnvironnementàServersà${le serveur}àLoggingàHTTP

Format : Extended
Extended Logging Format Fields : date time cs-method cs-uri sc-status time-taken


Extraction de la documentation

time-taken
Time taken for transaction to complete in seconds, field has type , as defined in the W3C specification.


Exemple sans le champs time-taken
127.0.0.1 - - [30/juil./2009:11:45:12 -0430] "GET /em/images/EM_Loginarea_Background.png HTTP/1.1" 200 3610

Avec le mode extened log et le time-taken
#Version:   1.0
#Fields:    date time cs-method cs-uri sc-status time-taken
#Software:  WebLogic
#Start-Date:      2009-10-09  04:35:08
2009-10-09  04:35:08    GET   /TestSession/     200   0.172
2009-10-09  04:35:09    GET   /TestSession/     200   0.015
2009-10-09  04:35:09    GET   /TestSession/     200   0.0
2009-10-09  04:35:09    GET   /TestSession/     200   0.0
2009-10-09  04:35:09    GET   /TestSession/     200   0.0
2009-10-09  04:35:09    GET   /TestSession/     200   0.0
2009-10-09  04:35:17    GET   /TestSession/     200   0.0
2009-10-09  04:35:18    GET   /TestSession/     200   0.0
2009-10-09  04:35:18    GET   /TestSession/     200   0.0
2009-10-09  04:35:18    GET   /TestSession/     200   0.0
2009-10-09  04:35:18    GET   /TestSession/     200   0.0
2009-10-09  04:35:19    GET   /TestSession/     200   0.0
2009-10-09  04:35:19    GET   /TestSession/     200   0.0
2009-10-09  04:35:19    GET   /TestSession/     200   0.016

Vous pouvez utiliser ce log avec l’outil WLSAccessLogReport.ou effectuer une macro Excel.

Vue Excel de l’outil WLSAccessLogReport.


THREADS


Côté serveur d’applications, c’est le temps d’exécution des threads qui peut nous informer sur les temps passés dans les requêtes. Concernant les temps dégradés, on pourra activer des options de Weblogic afin d’être notifié et d’agir sur cet événement.

Trois possibilités nous sont offertes pour observer les contentions :

ü  Œ Le pool de thread avec un monitoring.
ü   Le WorkManager nécessitant un paramétrage spécifique.
ü  Ž La notification via le log Weblogic.



 POOL THREADS



Le pool de thread est géré automatiquement sur les besoins d’allocation de cette ressource. Quand il n’y a plus de threads pour desservir la charge, il en créer de supplémentaire (jusqu'à une certaine limite).

Weblogic analyse les temps passés dans les threads pour décider d’en allouer d’autre. Les threads non occupés depuis un certain temps sont mis dans un état Standy et les threads qui statistiquement ont une durée d’exécution plus longue que la moyenne sont mis en état Hogging. C’est ce paramètre qui permet de nous alerter sur un début de contention.

Il suffit donc de monitorer celui-ci pour avoir une vue sur les threads de durée de vie anormalement longue (normale ou non). Il n’y a pour cette métrique aucun paramètre possible pour fixer le seuil au bout duquel on considère qu’un thread est en contention. C’est le pool qui le renseigne par rapport au temps moyen.

${instance}àRuntimeServiceMBeanàServerRuntimeàThreadPoolRuntimeMBean

Métriques
CompletedRequestCount
Nombre de requêtage réalise depuis le démarrage de l’instance (prendre la valeur d’avant pour calculer le throughtput)
141415
ExecuteThreadIdleCount
Nombre de threads inoccupé (libre)
0
ExecuteThreadTotalCount
Nombre total de threads dans le pool
15
HoggingThreadCount
Nombre de thread utilisé par des requêtes trop lente
5
MinThreadsConstraintsCompleted

14126
MinThreadsConstraintsPending

0
PendingUserRequestCount
Nombre de requête utilisateur en attente sur le pool de thread du serveur
0
QueueLength
File d’attente des requêtes en utilisateur
0
SharedCapacityForWorkManagers

65536
StandbyThreadCount
Nombre de threads plus utilisé et mise en attente (réserve pour éviter une trop grande activité de création de threads)
9
Throughput

3.5

Le nombre de actif = nombre de inoccupé +  nombre de threads occupé

WORKMANAGER


Le WorkManager est un composant d’infrastructure qui prend en charge les besoins de ressource CPU pour les composants déployés sur le serveur d’applications. Il embarque une intelligence et une possibilité de paramétrage afin de gérer dynamiquement les besoins selon l’évolution de la charge. Il se place donc entre le pool de threads et la ressource desservie.

Ce composant peut nous renseigner sur les blocages de thread associé à la ressource. Il permet également d’agir sur les contentions via les mécanismes lOverload Protections.

Le paramétrage des Stuck Thread décrit dans le chapitre suivant sur la partie log,  permet de notifier le paramètre MBean StuckThreadCount sur les thread en contention spécifique sur la ressource associé. Cette métrique peut être remontée via un outil de monitoring avec possibilité de remontée d’alerte.

${instance}àRuntimeServiceMBeanàServerRuntimeà${instance}àApplicationRuntimesà${application}àWorkManagerRuntimesà${nom du workmanager}
Activité de chaque workmanager

ApplicationName
String
TestFreez
CompletedRequests
Long
0
ModuleName
String
null
PendingRequests
Integer
0
StuckThreadCount
Integer
0

Via les mécanismes d’Overload Protection, on pourra définir sur quelle condition de blocage de la ressource Threads on déclare l’instance défaillante.

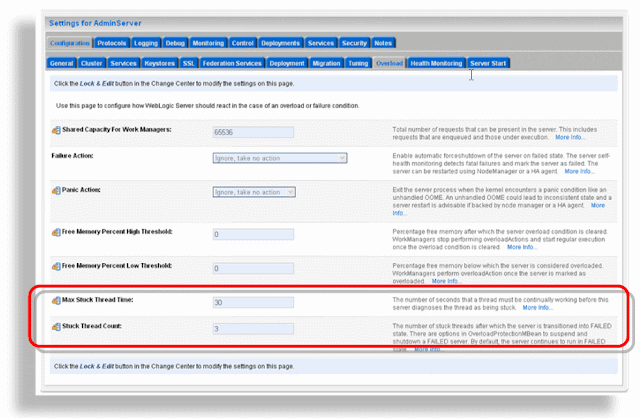

Globalement via la console Weblogic.

EnvironnementàServersàConfigurationàOverload

Spécifiquement en créant un WorkManager et en ajoutant dans les descripteurs JEE cette partie.

weblogic.xml

LOG



Modifier le paramétrage Weblogic sur le StuckThreadMaxTime qui permet à Weblogic de remonter les Threads en contention via les logs Weblogic (également via les WorkManager). Il faut modifier les paramètres suivants pour changer la valeur par défaut de 10 minutes à 1 minute.

EnvironnementàServersàConfigurationàTuning
Stuck Thread Max Time : 600 à 60
Stuck Thread Timer Intervel : 60


Exemple d’un log Weblogic sur un StuckThread
####<23 juil. 2009 03 h 14 VET> <[ACTIVE] ExecuteThread: '72' for queue: 'weblogic.kernel.Default (self-tuning)'> <> <> <> <1248335056672> <[STUCK] ExecuteThread: '64' for queue: 'weblogic.kernel.Default (self-tuning)' has been busy for "44" seconds working on the request "weblogic.servlet.internal.ServletRequestImpl@b5839e[
GET /TestFreez/Freez.jsp HTTP/1.1
Accept: */*
Referer: http://localhost:7001/console/console.portal?_nfpb=true&_pageLabel=WebAppApplicationTestingPage&handle=com.bea.console.handles.AppDeploymentHandle%28%22com.bea%3AName%3DTestFreez%2CType%3DAppDeployment%22%29
Accept-Language: fr
Accept-Encoding: gzip, deflate
User-Agent: Mozilla/4.0 (compatible; MSIE 6.0; Windows NT 5.1; SV1; .NET CLR 1.1.4322; .NET CLR 2.0.50727; .NET CLR 3.0.04506.30; .NET CLR 3.0.04506.648)
Connection: Keep-Alive

]", which is more than the configured time (StuckThreadMaxTime) of "30" seconds. Stack trace:
Thread-79 "[STUCK] ExecuteThread: '64' for queue: 'weblogic.kernel.Default (self-tuning)'" {
    java.lang.Thread.sleep(Thread.java:???)
    jsp_servlet.__freez._jspService(__freez.java:61)
    weblogic.servlet.jsp.JspBase.service(JspBase.java:34)
    weblogic.servlet.internal.StubSecurityHelper$ServletServiceAction.run(StubSecurityHelper.java:224)
    weblogic.servlet.internal.StubSecurityHelper.invokeServlet(StubSecurityHelper.java:108)
    weblogic.servlet.internal.ServletStubImpl.execute(ServletStubImpl.java:198)
    weblogic.servlet.internal.ServletStubImpl.execute(ServletStubImpl.java:175)
    weblogic.servlet.internal.WebAppServletContext$ServletInvocationAction.run(WebAppServletContext.java:3468)
    weblogic.security.acl.internal.AuthenticatedSubject.doAs(AuthenticatedSubject.java:308)
    weblogic.security.service.SecurityManager.runAs(Unknown Source)
    weblogic.servlet.internal.WebAppServletContext.securedExecute(WebAppServletContext.java:2116)
    weblogic.servlet.internal.WebAppServletContext.execute(WebAppServletContext.java:2038)
    weblogic.servlet.internal.ServletRequestImpl.run(ServletRequestImpl.java:1372)
    weblogic.work.ExecuteThread.execute(ExecuteThread.java:198)
    weblogic.work.ExecuteThread.run(ExecuteThread.java:165)
}

>

JAVA


Utiliser un profiler JAVA type Wily ou AD4J.

 BACK END



 Monitorer les composants externes
